Description
Надежная защита вашего электропитания

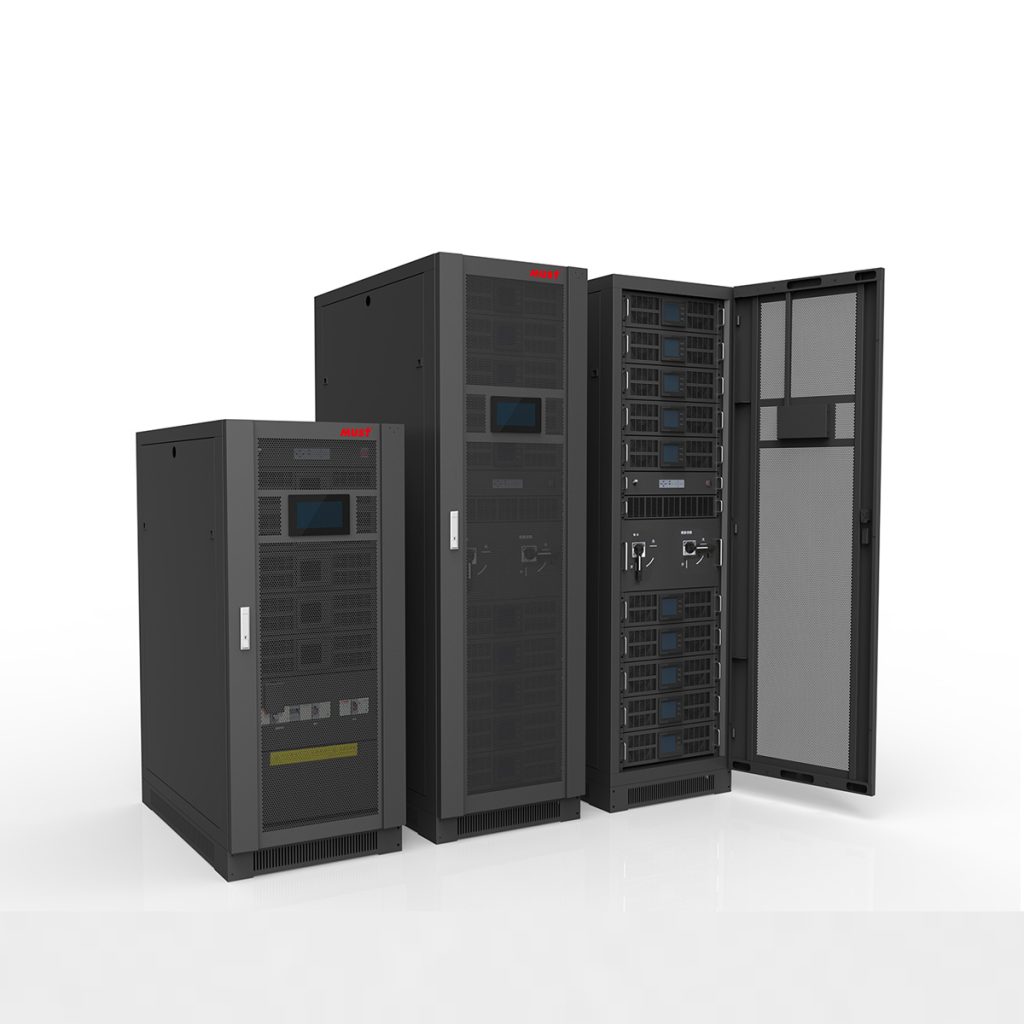

Серия EH9500 – это высокотехнологичные модульные трехфазные (3/3) ИБП, разработанные для обеспечения бесперебойного и надежного электропитания вашего оборудования.
Преимущества:
- Модульная конструкция:
- Легко масштабируется от 20 до 200 кВА.
- Простая установка, обновление и обслуживание.
- N+X резервирование для обеспечения бесперебойной работы.
- Высокая эффективность:
- Чистая онлайн-архитектура с двойным преобразованием.
- Входной коэффициент мощности до 0,99.
- Низкий уровень гармоник тока.
- Надежность:
- Распределенный байпасный источник питания.
- Усовершенствованное управление батареями.
- Полный набор функций защиты.
- Удобство:
- Большой сенсорный ЖК-дисплей.
- Богатый интерфейс связи.
- Поддержка холодного запуска и самозапуска.
| Модель | EH9500-60KVA/20 | EH9500-100KVA/20 | EH9500-200KVA/20 |
|---|---|---|---|
| Емкость | |||
| Модуль | РУ-20(18кВт) | ||
| Максимальное количество модулей | 3 | 5 | 10 |
| Вход | |||
| Входная фаза | 3 фазы, 4 провода + нейтраль | ||
| Номинальное напряжение | 380/400 В/415 В переменного тока | ||
| Диапазон напряжения переменного тока | 208~478В переменного тока | ||
| Диапазон частот | 40~70Гц | ||
| Фактор силы | ≥0,99 | ||
| Диапазон обхода | Повышение напряжения 380 В переменного тока: 25 % (можно установить +10 %, +15 %/, +20 %)
Повышение напряжения 400 В переменного тока: 20% (можно установить +10%, +15%) 415 В переменного тока вверх: 15% (+10%) До 45 % (доступно -20 %/-30 %) Диапазон защиты по частоте: ±10 % |
||
| Гармония входного тока | ≤ 3 % (100 % нелинейная нагрузка) | ||
| Выход | |||
| Выходная фаза | 3 фазы, 4 провода + нейтраль | ||
| Номинальное напряжение | 380/400 В/415 В переменного тока | ||
| Регулирование напряжения | ±1% | ||
| Выходная частота | |||
| Режим обхода | То же самое с полезностью; Когда частота сети выше максимальной ±10% (можно установить ±1%, ±2%, ±4%, ±5%), выходная частота 50 Гц×(±0,2%) Гц. | ||
| Режим батареи | (50/60±0,2%)Гц | ||
| Коэффициент пиковой нагрузки | 3:1 | ||
| Время трансфера | Из режима инвертора в режим байпаса: 0 мс (дорожка), из линейного режима в режим батареи: 0 мс | ||
| Перегрузочная способность | Нагрузка ≤ 110%, 60 мин, ≤ 125%, длительность 10 мин, ≤ 150%, длительность 1 мин,
≥ 150% немедленный переход в режим байпаса |
||
| Гармония выходного напряжения | ≤ 2% (100% нелинейная нагрузка) | ||
| Другие | |||
| Эффективность | 95% | ||
| Коммуникация | RS232, RS485, 2 интеллектуальных слота (интеллектуальный слот для карт, сухой контакт) | ||
| Стандарты | CE, EN/IEC 62040-2, EN/IEC 62040-1-1, YD/T1095-2008 | ||
| Батарея | |||
| Напряжение батареи | ±192 В, ± 204 В, ± 216 В, ± 228 В, ± 240 В постоянного тока;
(32шт, 34шт, 36шт, 38шт, 40шт на выбор) |
||
| Ток заряда | |||
| Шкаф ИБП | 30А Макс. | 50А Макс. | 100А Макс. |
| Модуль питания | 10А Макс. | ||
| Среда | |||
| Рабочая температура | 0℃ ~40℃ | ||
| Операция Влажность | 0~95% без конденсации | ||
| Температура хранения | -25℃ ~55℃ | ||
| Рабочая высота | < 1500 м | ||
| Размеры (Д×Ш×В) | |||
| Кабинет | 600 х 840 х 1400 мм | 600 х 1100 х 2000 мм | |
| Модуль | 580 х 443 х 131 | ||
| Вес нетто | |||
| Кабинет | 157 кг | 169 кг | 306 кг |
| Модуль | 33 кг | ||
